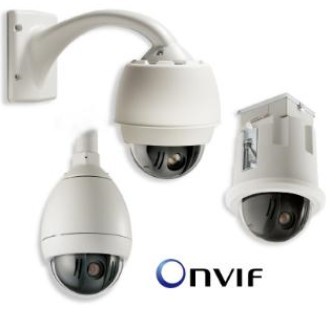

博世VG5-723-CCE2標清IP高速球型AutoDome 700 系列 28x PAL IP 嵌入天花板式攝像機
博世VG5-723-CCE2標清IP高速球型AutoDome 700 系列 28x PAL IP 嵌入天花板式攝像機
VG5-723-CCE2 AutoDome 700 系列 28x NTSC IP 嵌入天花板式攝像機
IP 28x NTSC 攝像機（帶 IVA）嵌入天花板式防護罩（帶透明聚碳酸酯球型罩）
有 36x 或 28x 日/夜兩用型攝像機可供選擇，都具有 12x 數字變焦和寬動態范圍
| 圖像感應器 | 1/4 英寸類型的 Exview HAD CCD（逐行掃描） |
| 有效像素 | PAL：約 440,000；752（水平）x 582（垂直）NTSC：約 380,000；768（水平）x 494（垂直） |
| 鏡頭 | 36x 變焦（3.4–122.4 毫米）F1.6 至 F4.5 |
| 變焦移動速度 | NTSC |
| 光學廣角/光學 TELE – 追蹤對焦開啟 | 4.0 秒 |
| 光學廣角/光學 TELE – 追蹤對焦關閉 | 2.7 秒 |
| 光學廣角/數字 TELE | 6.0 秒 |
| 數字廣角/數字 TELE | 2.1 秒 |
| 對焦 | 自動，可以手動控制 |
| 光圈 | 自動，可以手動控制 |
| 光學變焦視場 | 1.7° 至 57.8° |
| Gain Control（增益控制） | 自動/手動/最大 （–3 dB 至 28 dB，2 dB 步進） |
| 同步 | 線路鎖定（-120° 至 120° 垂直相位調節）或內部晶振時鐘 |
| 孔徑失真校正 | 水平和垂直 |
| 數字變焦 | 12x |
| 靈敏度（典型）1 | 30 IRE |
| 白晝模式 | |
| 靈敏度提升關閉 | |
| 靈敏度提升開啟（NTSC：1/4 秒，15X；PAL：1/3 秒，16.7X） | |
| Night Mode（夜晚模式） | |
| 靈敏度提升關閉 | |
| 靈敏度提升開啟（NTSC：1/4 秒，15X；PAL：1/3 秒，16.7X） | |
| 電子快門速度 | 1/1 至 1/10,000 秒，22 步進 |
| 寬動態范圍 (WDR) | 92 dB（在 WDR 關閉的情況下為 50 dB） |
| 信噪比 (SNR) | >50 dB |
| White Balance（白平衡） | 2000 K 至 10,000 K |
| 1. 如無另外說明，測試條件為：F1.6；快門 = NTSC 1/60 秒，PAL 1/50 秒；最大 AGC；無球型罩。 透明球型罩需增加 0.09 光圈損失（90% 透光率）。 有色球型罩需增加 0.47 光圈損失（60% 透光率）。 | |
| 圖像感應器 | 1/4 英寸類型的 Exview HAD CCD（逐行掃描） |
| 有效像素 | PAL：約 440,000；752（水平）x 582（垂直）NTSC：約 380,000；768（水平）x 494（垂直） |
| 鏡頭 | 28x 變焦（3.5–98.0 毫米）F1.35 至 F3.7 |
| 變焦移動速度 | NTSC |
| 光學廣角/光學 TELE – 追蹤對焦開啟 | 2.5 秒 |
| 光學廣角/光學 TELE – 追蹤對焦關閉 | 1.7 秒 |
| 光學廣角/數字 TELE – 追蹤對焦開啟 | 4.5 秒 |
| 光學廣角/數字 TELE – 追蹤對焦關閉 | 1.7 秒 |
| 數字廣角/數字 TELE | 2.0 秒 |
| 對焦 | 自動，可以手動控制 |
| 光圈 | 自動，可以手動控制 |
| 光學變焦視場 | 2.1° 至 55.8° |
| 增益控制 | 自動/手動/最大 （–3 dB 至 28 dB，2 dB 步進） |
| 同步 | 線路鎖定（-120° 至 120° 垂直相位調節）或內部晶振時鐘 |
| 孔徑失真校正 | 水平和垂直 |
| 數字變焦 | 12x |
| 靈敏度（典型）2 | 30 IRE |
| 白晝模式 | |
| 靈敏度提升關閉 | |
| 靈敏度提升開啟（NTSC：1/4 秒，15X；PAL：1/3 秒，16.7X） | |
| 夜晚模式 | |
| 靈敏度提升關閉 | |
| 靈敏度提升開啟（NTSC：1/4 秒，15X；PAL：1/3 秒，16.7X） | |
| 電子快門速度 | 1/1 至 1/10,000 秒，22 步進 |
| 寬動態范圍 (WDR) | 92 dB（在 WDR 關閉的情況下為 50 dB） |
| 信噪比 | >50 dB |
| 白平衡 | 2000 K 至 10,000 K |
| 2. 如無另外說明，測試條件為：F1.6；快門 = NTSC 1/60 秒，PAL 1/50 秒；最大 AGC；無球型罩。 透明球型罩需增加 0.09 光圈損失（90% 透光率）。 有色球型罩需增加 0.47 光圈損失（60% 透光率）。 |
| 嵌入天花板 | |
| 搖攝角度范圍 | 360° 連續 |
| 俯仰角度 | 水平以上 1° |
| 變速 | 0.1°/秒-120°/秒 |
| 預置位速度 | 水平旋轉：360°/秒垂直俯仰：100°/秒 |
| 預置位精度 | ± 0.1°（典型） |
| 嵌入天花板 | |
| 輸入電壓 | 21-30 VAC50/60 Hz |
| 功耗，典型 | 24 W/44 VA |
| 3. 室內應用場合下，沒有將加熱器連接至電源盒 | |
| 視頻保護 | 峰值電流 10 kA（陶瓷氣體放電管） |
| 雙相保護 | 峰值電流 10 安，峰值功率 300 瓦 (8/20 μs) |
| RS-232/485 保護 | 靜電保護 ±15 KV 人體模型 |
| 報警輸入保護 | 峰值電流 17 安，峰值功率 300 瓦 (8/20 μs) |
| 報警輸出保護 | 峰值電流 2 安，峰值功率 300 瓦 (8/20 μs) |
| 繼電器輸出保護 | 峰值電流 7.3 安，峰值功率 600 瓦 (10/1000 μs) |
| 電源輸入保護（球型攝像機） | 峰值電流 7.3 安，峰值功率 600 瓦 (10/1000 μs) |
| 電源輸出保護（吊臂電源） | 峰值電流 21.4 安，峰值功率 1500 瓦 (10/1000 μs) |
| 10/100 以太網數據線路 | 峰值電流 14 安，峰值功率 200 瓦 (8/20 μs) |
| 攝像機設置/控制 | Microsoft Internet Explorer 網絡瀏覽器 7.0 或更高版本，Bosch Configuration Manager 或 BVMS |
| 軟件更新 | 固件上載 |
| 標準 | H.264 (ISO/IEC 14496?10)、M?JPEG、JPEG |
| 數據流 | 共有四 (4) 個獨立流：兩 (2) 個可獨立配置的 H.264 流，4CIF/D1 清晰度， 一 (1) 個 H.264、只有 I 幀的流（適用于錄像）一 (1) 個 M?JPEG 流，4CIF/D1 清晰度 |
| GOP 結構 | IP，IBP，IBBP |
| 數據速率 | 9.6 kbps 至 6 Mbps |
| 整體 IP 延遲 | 240 毫秒 |
| 清晰度（水平 x 垂直 PAL/NTSC） | |
| 4CIF/D1 | 704 x 576/480 (50/60 ips4) |
| CIF | 352 x 288/240 (50/60 ips4) |
| 4. 取決于圖片內容和移動繁雜程度 |
| 以太網 | 10-Base T/100 Base-TX，自動偵測，半雙工/全雙工，RJ45 |
| 協議 | RTP、Telnet、UDP、TCP、IP、HTTP、HTTPS、FTP、DHCP、IGMP V2/V3、ICMP、ARP、SMTP、SNTP、SNMP v3、RTSP、802.1x、iSCSI、DynDNS、UPnP、IP v4/6、QoS、SSH、SSL |
| 音頻 | |
| 標準 | G.711，8 kHz 采樣率L16，16 kHz 采樣率 |
| 信噪比 | >50 dB |
| 音頻流 | 全雙工/半雙工 |
| VG4-SFPSCKT | |
| 說明 | 光纖以太網介質轉換器套件5。需要小型可插拔 (SFP) 模塊（單獨銷售）。 |
| 數據接口 | 以太網 |
| 數據速率 | 10/100 Mbps符合 IEEE 802.3 標準全雙工或半雙工電氣端口全雙工光纖端口 |
| 可兼容接收器 | CNFE2MC |
| 安裝 | 使用提供的安裝硬件安裝在 VG4-A-PA0、VG4-A-PA1、VG4-A-PA2、VG4?A?PSU1 或 VG4?A?PSU2 電源盒中 |
| 5. 套件需獨立購買，并必須安裝在 AutoDome 電源盒里面。 | |
| SFP 模塊 | |
| 說明 | 可互換的模塊，能夠與 MMF 或 SMF 光纖配合使用。 |
| 數據接口 | 以太網 |
| 數據速率 | 10/100 Mbps符合 IEEE 802.3 標準 |
| 機械 | |
| 尺寸（長 x 寬 x 高） | |
| SFP-2 和 SFP-3 | 55.5 毫米 x 13.5 毫米 x 8.5 毫米（2.2 英寸 x 0.5 英寸 x 0.3 英寸） |
| SFP-25、SFP-26 | 63.8 毫米 x 13.5 毫米 x 8.5 毫米（2.5 英寸 x 0.5 英寸 x 0.3 英寸） |
| 重量（所有 SFP 模塊） | 0.23 千克（0.05 磅） |
| 類型 | |
| SFP-2 | MMF |
| SFP-3 | SMF |
| SFP-25 | MMF |
| SFP-26 | MMF |
| 光纖兼容性 | |
| 光纖兼容性， MMF | 50/125 微米 MMF。 對于 50/125 微米光纖，從指定的光預算值中減去 4 dB。 必須符合或超出光纖標準 ITU-T G.651。 |
| 光纖兼容性， SMF | 8–10/125 微米 SMF。 必須符合或超出光纖標準 ITU-T G.652。 |
| 光學距離規格 | 指定的傳輸距離受光纖的光損耗及連接器、電線和插接面板導致的任何其它損耗的限制。 這些模塊經過專門設計，可以在整個光損耗預算范圍內運行，因此不需要規定最低損耗。 |
| 扇區/標題 | 16 個獨立的扇區，每個扇區可設 20 個字符的標題 |
| 遮蔽 | 24 個可單獨配置的隱私遮蔽 |
| 預置位 | 99 個，每個位置可設 20 個字符的標題 |
| 巡視路線 | 兩 (2) 類巡視路線：錄制巡視路線 - 兩 (2) 條，總持續時間 15 分鐘預設巡視路線 - 一 (1) 條，包含多達 99 個連續場景 |
| 支持的語言 | 英語、中文、荷蘭語、法語、德語、意大利語、日語、波蘭語、葡萄牙語和西班牙語 |
| 攝像機電源 | 21-30 VAC，50/60 赫茲 |
| 加熱器電源 | 21-30 VAC，50/60 赫茲 |
| 視頻和控制 | RJ-45 100 Base-TX 以太網 |
| 報警輸入 (2) | 可針對“常開”或“常閉”編程 |
| 開路收集器輸出 (1) | 32 VDC @ 150 mA（最大） |
| 音頻輸入線路電平（單向音頻） | |
| 輸入電壓 | 最大 5.5 Vp-p |
| 電阻 | 9 千歐（典型） |
| 嵌入天花板 |
| 設計額定值 | IP546,阻燃 |
| 工作溫度 | –10°C 至 40°C（14°F 至 104°F） |
| 存儲溫度 | -40°C 至 60°C（-40°F 至 140°F） |
| 濕度 | 0% 至 90% 相對濕度，無冷凝 |
| 6. 帶選配的 VGA-IP54K-IC78 套件。7. 室內應用場合下，沒有將加熱器連接至電源盒8. 在使用聚碳酸酯球型罩的情況下，符合 NEMA 4X 認證的要求。 在使用丙烯酸有機玻璃球型罩的情況下，除撞擊測試之外，符合 NEMA 4X 的其余各項要求。 | |
| 尺寸 | 參見尺寸圖 |
| 重量 | |
| 嵌入天花板 | 2.66 千克（5.86 磅） |
| 室內吊裝 | 2.88 千克（6.3 磅） |
| 室外吊裝 | 3.32 千克（7.3 磅） |
| 球型罩尺寸 | 153.1 毫米直徑（6.03 英寸） |
| 結構材料 | |
| 外殼 | 鑄鋁 |
| 球型罩 | 吊裝：丙烯酸有機玻璃（高清晰度）嵌入天花板：聚碳酸酯（堅固） |
| 標準顏色 | 白色 (RAL 9003) |
| 標準涂層 | 粉末噴漆 |
| 球型罩 | |
| 嵌入天花板 | |
| 聚碳酸酯透明球型罩 | VGA-BUBBLE-CCLR |
| 聚碳酸酯有色球型罩 | VGA-BUBBLE-CTIR |
| 吊裝 | |
| 聚碳酸酯透明球型罩 | VGA-BUBBLE-PCLR |
| 聚碳酸酯有色球型罩 | VGA-BUBBLE-PTIR |
| 透明高清晰丙烯酸有機玻璃 | VGA-BUBBLE-PCLA |
| 有色高清晰丙烯酸有機玻璃 | VGA-BUBBLE-PTIA |
| 吊裝臂底座 | |
| 掛臂（無變壓器） | VG4-A-PA0 |
| 掛臂（120/230 VAC 變壓器） | VG4-A-PA1 / VG4-A-PA2 |
| 帶電纜的吊裝臂 | VGA-PEND-ARM |
| VGA-PEND-ARM 的安裝板 | VGA-PEND-WPLATE |
| 適用于 VG4 系列電源的裝飾框 | VG4-A-TSKIRT |
| 用于掛臂安裝的可選安裝板 | |
| 角落安裝板 | VG4-A-9542 |
| 立桿安裝板 | VG4-A-9541 |
| 吊裝或管道安裝 | |
| 管道安裝蓋 | VG4-A-9543 |
| 吊裝或屋頂安裝 | |
| 屋頂（護欄）安裝（需要 VG4-A-9543 管道安裝蓋。 需單獨購買。） | VGA-ROOF-MOUNT |
| 用于屋頂安裝的可選安裝板 | |
| 用于護欄安裝的平頂適配板 | LTC 9230/01 |
| 嵌入天花板支撐套件 | |
| 吊頂天花板支架 | VJR-A3-SP |
| 符合 IP54 認證所需的襯墊套件 | VGA-IP54K-IC78 |
| 電源 | |
| 室外電源盒，無變壓器 | VG4-A-PSU0 |
| 室外電源盒（120/230 VAC 變壓器） | VG4-A-PSU1 / VG4-A-PSU2 |
| 光纖套件 | VG4-SFPSCKT |
| 參考 | 說明 |
| 1 | 墻壁安裝 - 側面，裝有電源 |
| 1a | 墻壁/立桿安裝 - 側面，裝有 VGA-PEND-WPLATE |
| 2 | 墻壁安裝 - 前面，裝有電源和裝飾框 |
| 2a | 墻壁安裝 - 前面，裝有電源 |
| 3 | 墻壁安裝 - 后面，裝有電源和裝飾框 |
| 3a | 墻壁安裝 - 后面，裝有電源 |
| 4 | 管道安裝 |
| 5 | 嵌入天花板 - 前面 |
| 6 | 嵌入天花板 - 側面 |
| 參考 | 說明 |
| 1 | 墻壁安裝 - 側面，裝有電源和裝飾框 |
| 1a | 墻壁/立桿安裝 - 側面，裝有 VGA-PEND-WPLATE |
| 墻壁安裝 - 前面，裝有電源和裝飾框 | |
| 2a | 墻壁安裝 - 前面，裝有電源 |
| 3 | 墻壁安裝 - 后面，裝有電源和裝飾框 |
| 3a | 墻壁安裝 - 后面，裝有電源 |
| 4 | 管道安裝 |
| 5 | 立桿安裝 |
| 6 | 角落安裝 |
| 7 | 屋頂安裝 |
| 8 | 屋頂安裝適配器 |
| 9 | 用于管道和屋頂安裝的電源設備 |
